DRVZ型靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極

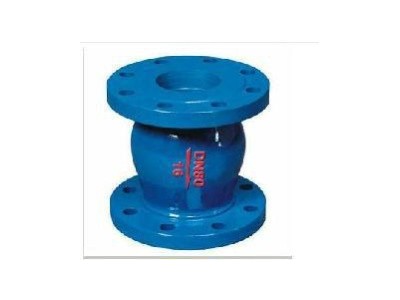

DRVZ靜音止回閥
DRVZ靜音止回閥
小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。主要技術參數
型號
DRVZ/T-10
DRVZ/T-16
DRVZ/T-25Q
公稱壓力
PN1.0MPa
PN1.5MPa
PN2.5MPa
公稱通徑
DN50~DN300(mm)
最高工作壓力
1.0MPa
1.6MPa
2.5MPa
密封試驗壓力
1.1MPa
1.76MPa
2.75MPa
殼體試驗壓務
1.5MPa
2.4MPa
3.75MPa
零部件
零件名稱
材料
閥體、導流體 灰鑄鐵、球墨鑄鐵、鑄鋼
閥座、軸瓦、閥瓣、軸 青銅或鉻不銹鋼
彈簧 不銹鋼
連接尺寸
公稱通徑 L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
500 700
(法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準)
